Высокоточный внутришлифовальный/наружношлифовальный станок/плоскошлифовальный станок с ЧПУ
Высокоточный внутришлифовальный/наружношлифовальный станок/плоскошлифовальный станок с ЧПУ
● Точность шлифования: Ra 0.32 мкм

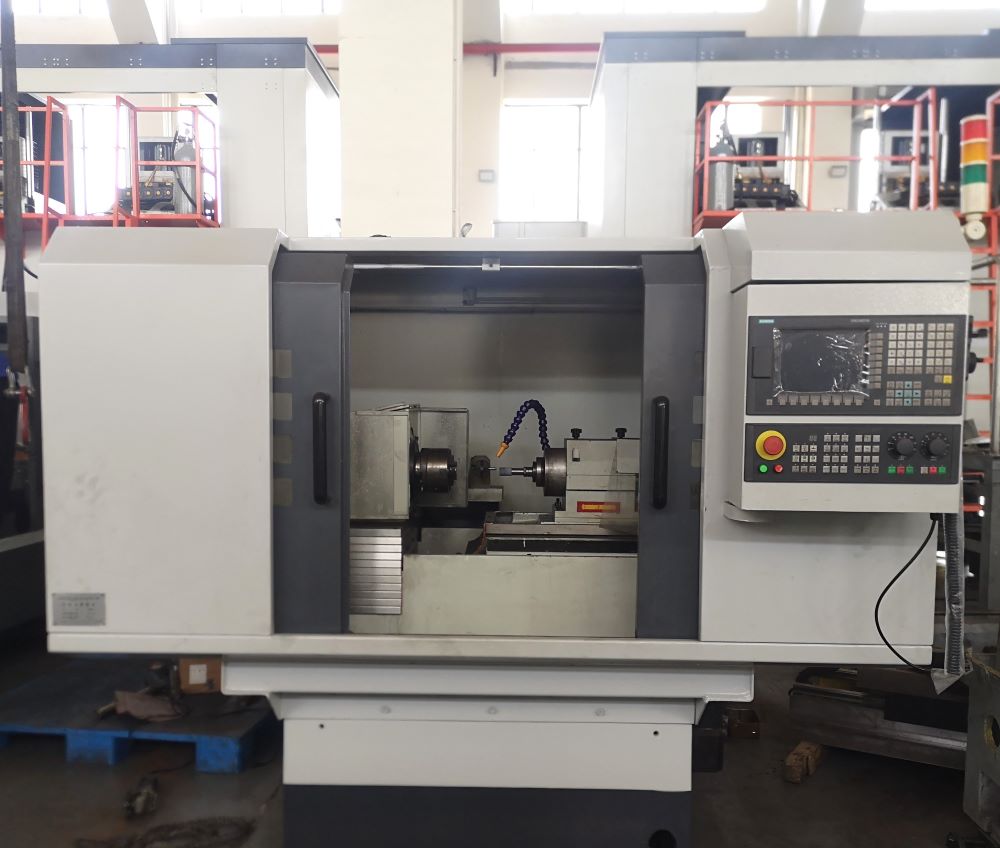

Δ Этот станок представляет собой двухосную (ось X, ось Z) внутреннюю шлифовальную машину с ЧПУ, которая в основном используется для шлифования внутреннего отверстия, ступенчатого отверстия, внутренней торцевой поверхности и внешней торцевой поверхности заготовки. Цикл шлифования завершается автоматически.
Δ(с автоматической подачей, отводом, грубым и тонким шлифованием); Автоматическая правка шлифовального круга, автоматическая компенсация и т.д.
Δ Станок фиксируется коробкой для заготовок, рабочий стол перемещается влево и вправо, а рама шлифовального круга совершает возвратно-поступательное движение. Перемещение рабочего стола и рамы шлифовального круга осуществляется серводвигателем через шаровую опору, обе из которых имеют линейные направляющие.
Δ Скорость вращения шпинделя обрабатываемой детали и шпинделя шлифовального круга регулируется преобразователем частоты для осуществления бесступенчатой регулировки скорости.

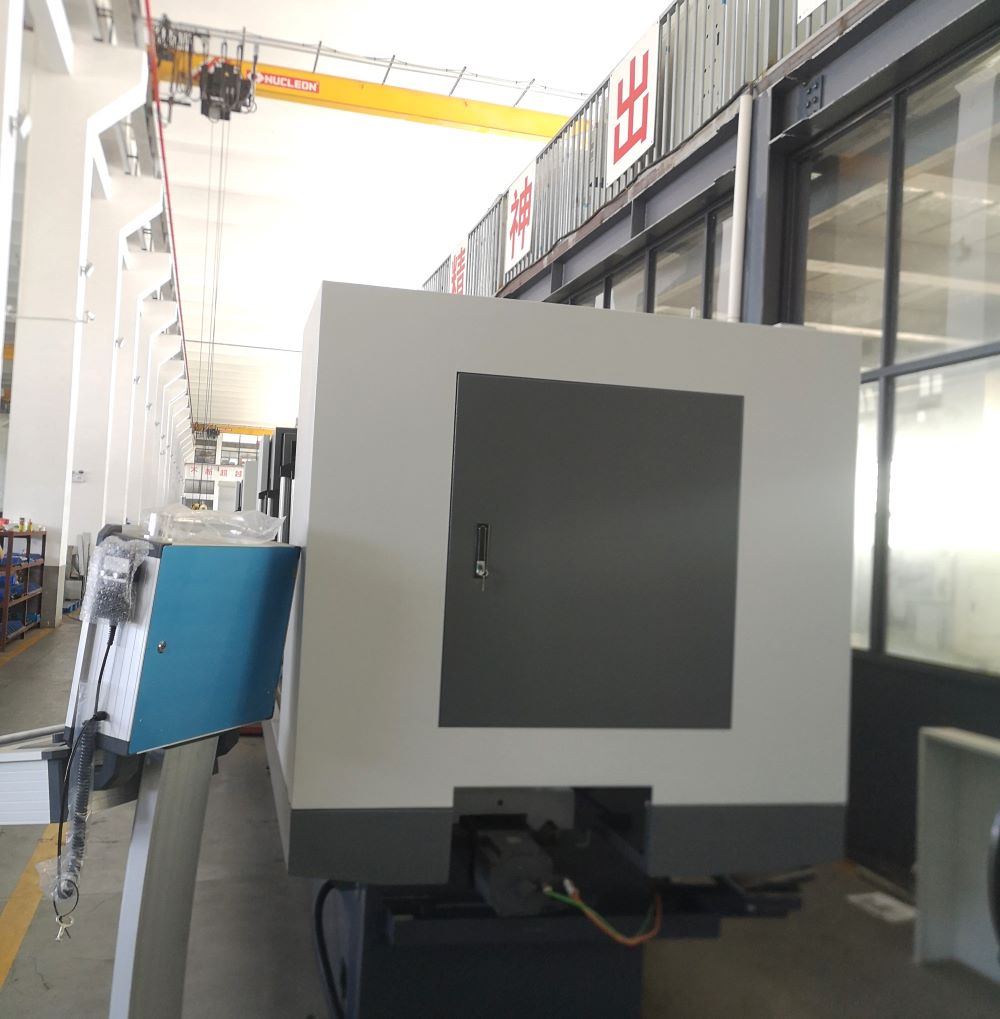

Δ Станок оснащен передним подвижным блоком управления и независимым электрическим шкафом. Корпус защитной крышки имеет два различных типа: полузакрытый или полностью закрытый по желанию пользователя.
Model of machine tools | Horizontal GK250 | |
The range of grinding diameter of hole(mm) | 100-500 | |
Maximum grinding depth (mm) | 500 | |
Swing diameter of work piece (mm) | Inside the shell(mm) | 510 |
Outside the shell (mm) | 720 | |
The maximum stroke of feeding slide(mm) | 200 | |
The maximum stroke of workbench(mm) | 730 | |
Maximum rotation angle of lather head(° ) | 30° | |
Rotating speed of work piece (r/min) | 30-500stepless speed regulation | |
Rotating speed of grinding wheel (r/min) | 2000-10000(stepless speed regulation) | |
Motor power of workpiece(kw) | 4 | |
Motor power of grinding wheel(kw) | 5.5 | |
Motor power of X-axis servo motor(kw) | 2 | |
Motor power of Z-axis servo motor(kw) | 4 | |
The power of oil pressure motor (kw) | 0.55 | |
Cooling motor power (kw) | 0.09×2 | |
Rated power(kw) | 17.8 | |
Maximum speed of workbench m/min | 6 | |
Grinding speed m/min | 0-4 | |
Feed speed of grinding wheel m/min | 5 | |
X-axis minimum resolution mm | 0.001 | |
Z-axis minimum resolution (mm) | 0.001 | |
Maximum load capacity of workpiece (kg) | 300 | |
Flow of cooling pump(L/min) | 30 | |
The pressure of hydraulic system (MPa) | 0.4 | |
Flow of oil pump(L/min) | 25 | |
The weight of machine tools(kg) | 5600 | |
Machine overall dimension(mm) | 4000× 1900×2000 | |
Roundness of internal hole(um) | 3 | |
Machining precision | Cylindricity of internal hole(um) | 5 |
Surface roughness of internal hole (um) | Ra0.63 | |
Roughness of end face(um) | Ra0.8 | |
Vertical CNC internal and external compound grinding machine
Machine model | GKLF28-300 | GKLF28-500 | GKLF28-1000 | GKLF28-1500 | GKLF28-2000 | GKLF28-2500 | GKLF28-3000 |
Max. Grinding inner diameter (mm) | 300 | 500 | 1000 | 1500 | 2000 | 2500 | 3000 |
Max. Grinding outer diameter (mm) | 400 | 600 | 1200 | 1800 | 2200 | 2700 | 3200 |
Max. Grinding depth (mm) | 400 | 500 | 600 | 700 | 750 | 800 | 850 |
MaxDiameter of electromagnetic chuck (mm) | 400 | 500 | 1000 | 1800 | 2000 | 2700 | 3200 |
Maximum work piece bearing capacity (KG) | 500 | 1000 | 3000 | 5000 | 8000 | 10000 | 12000 |
Maximum work piece rotation diameter (mm) | 500 | 800 | 1300 | 2000 | 2300 | 3000 | 3500 |
Max. Stroke of X 1 axis (mm) | 500 | 800 | 1000 | 1200 | 1300 | 1500 | 1800 |
Max. Stroke of X 2 axis (mm) | 500 | 800 | 1000 | 1200 | 1300 | 1500 | 1800 |
Max. Stroke of Z1 axis (mm) | 500 | 600 | 700 | 800 | 850 | 900 | 1000 |
Max. Stroke of Z2 axis (mm) | 500 | 600 | 700 | 800 | 850 | 900 | 1000 |
X1 X2 axis resolution (mm) | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
Z1 Z2 axis resolution (mm) | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 | 0.001 |
X1 axis moving speed (m/min) | 6 | 6 | 6 | 10 | 10 | 10 | 10 |
X2 axis moving speed (m/min) | 6 | 6 | 6 | 10 | 10 | 10 | 10 |
Z1 axis moving speed (m/min) | 6 | 6 | 6 | 10 | 10 | 10 | 10 |
Z2 axis moving speed (m/min) | 6 | 6 | 6 | 10 | 10 | 10 | 10 |
Work table rotation speed (rm) | 10-120 | 10-80 | 10-60 | 10-60 | 10-60 | 10-50 | 10-50 |
Overall dimensions of machine tool (mm) | 2600x2400x2800 | 3200x3200x3800 | 3800x3500x3800 | 4500x3800x4300 | 5500x4200x4600 | 5800x4800x4800 | 6800x5200x5000 |
Weight of machine tool (KG) | 8500 | 13500 | 23000 | 55000 | 65000 | 83000 | 98000 |
1.Каковы ваши обычные сроки выполнения заказа?
Обычно от 30 до 60 дней.
2.Какой вид упаковки вы предлагаете?
Стандартная упаковка в деревянный футляр
3.У вашей машины есть сертификат?
Сертификат CE
4.Как насчет гарантийного обслуживания?
24 месяца
5.Как насчет установки и ввода в эксплуатацию?
Мы приложим производственные спецификации к машине, мы можем предоставить вам онлайн-видео, наши инженеры могут отлаживать оборудование за рубежом.
6.Как выбрать подходящую машину?
Пожалуйста, сообщите нам, какая машина Вам нужна, включая чертежи, технические характеристики и другие требования.
7.Как это сделать, если мы столкнемся с проблемой во время операции?
Мы обеспечиваем полное послепродажное обслуживание, а наши инженеры доступны для обслуживания оборудования за границей.
8.Если мы хотим научиться управлять этой машиной, можете ли вы предоставить такую услугу?
Да, у нас есть специальная сервисная команда, которая предоставит вам профессиональную ориентацию.
