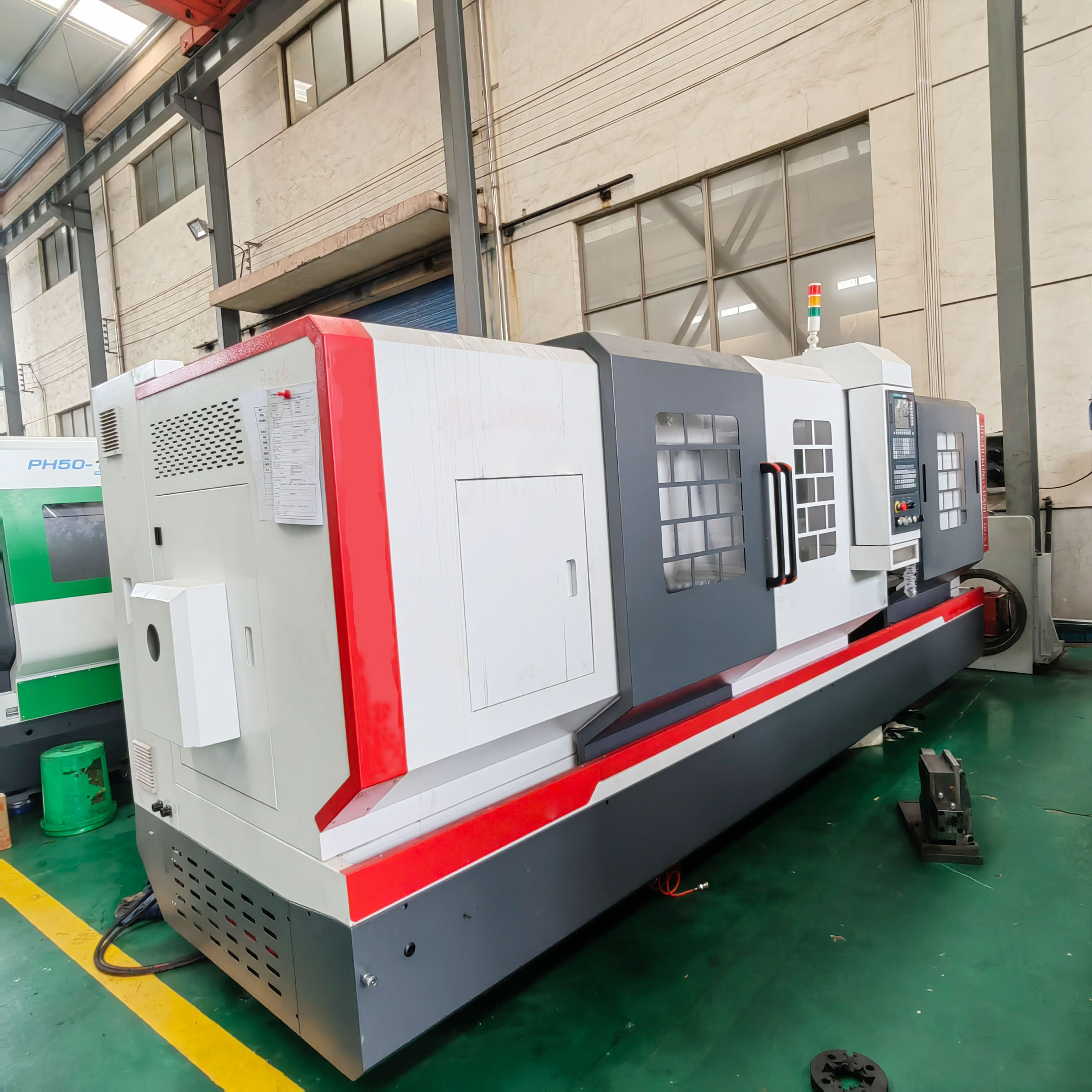

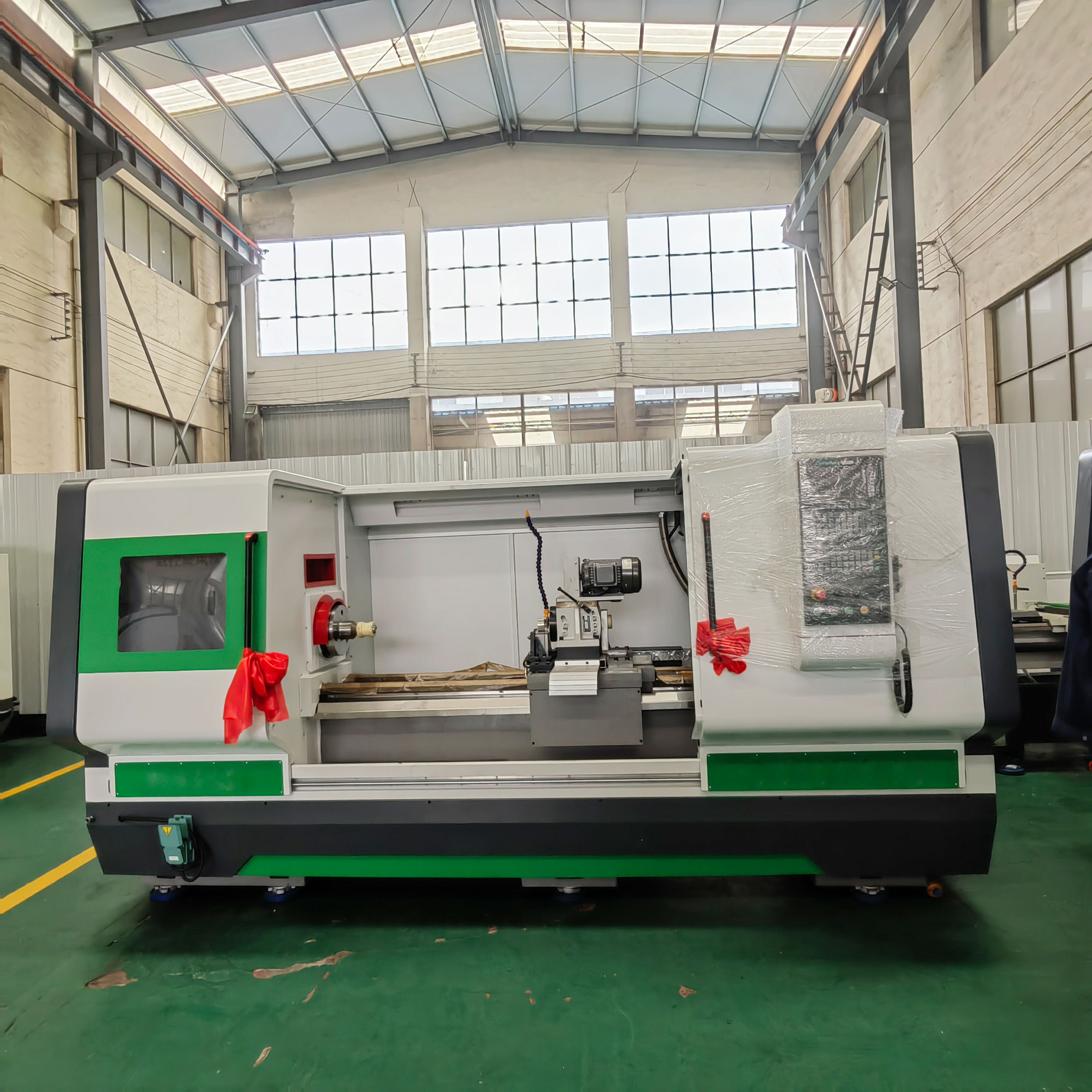

Винтовой станок с ЧПУ

Продукция > Токарно-винторезный станок с ЧПУ > Винтовой станок с ЧПУ

Винтовой станок с ЧПУ

● Ограничение длины обрабатываемой детали на станке: 700-1200mm
● Тип зажима: ручное управление трехступенчатым самоцентрирующимся патроном (опциональное гидравлическое и пневматическое управление)

Примущества товара

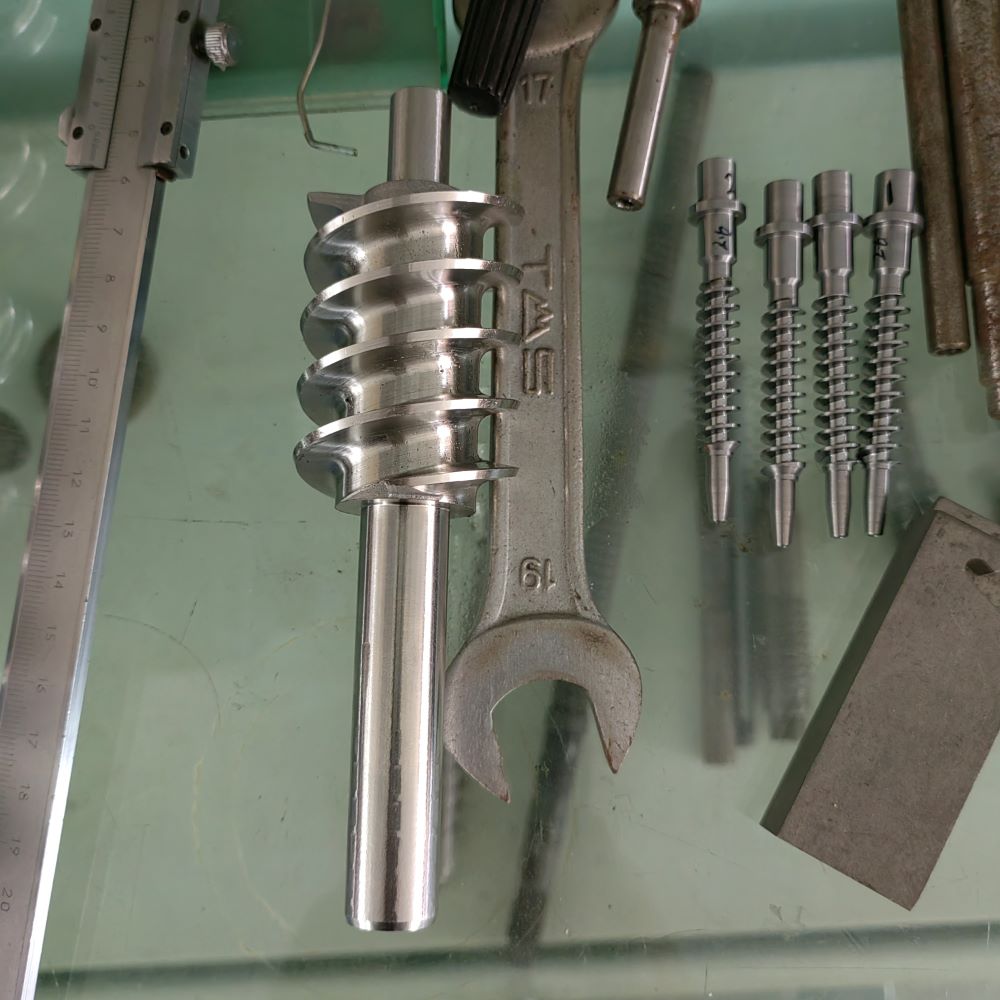

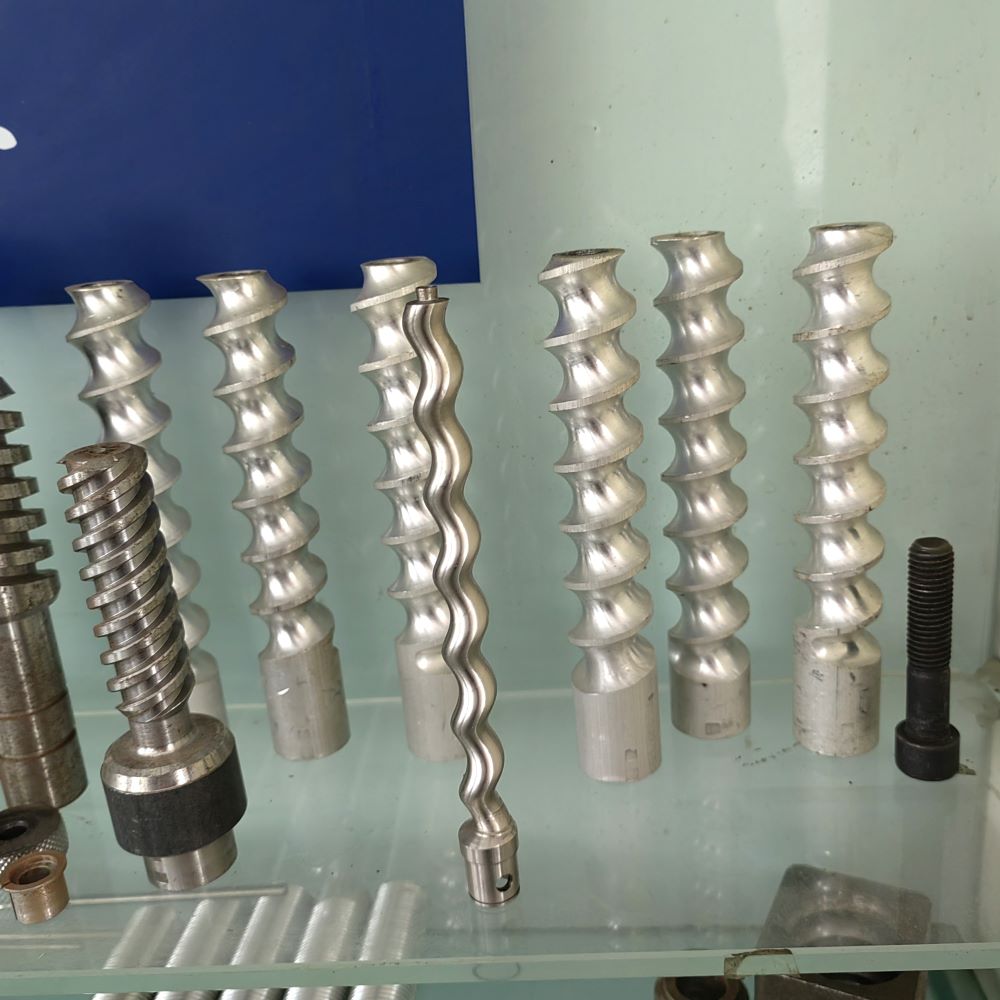

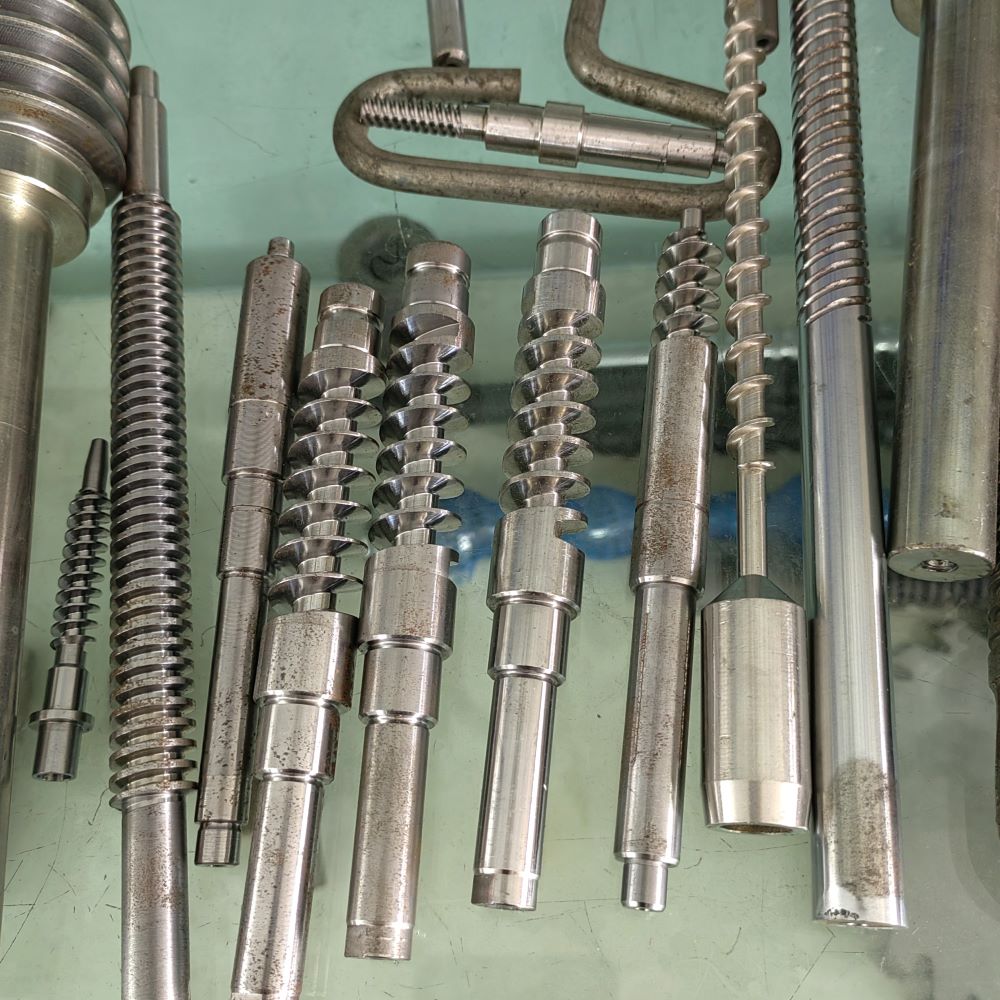

По сравнению с другими распространенными методами обработки резьбы ротационное фрезерование имеет следующие преимущества:

1.Высокая эффективность обработки, которая может быть более чем в 10 раз выше, чем традиционная эффективность обработки;

2.Благодаря процессу формования продукт формуется одним ножом, а эксцентриковая резка не требует отступления с высокой точностью;

3.Последовательное фрезерование, преобразованное токарным станком, не меняет структуру станка, угол подъема спирали регулируется, прост в установке; сэкономить на инвестициях в специальное оборудование;

4.Шероховатость поверхности достигает RaO.точность обработки 8 микрон и 2-й уровень;

5.Осевая подача токарного станка медленная и проста в эксплуатации, что может снизить профессиональные навыки рабочих.

Параметры товара

NO.	Item	Specific parameters
1	Number of machine control axes	A, C, X, Z axis four-axis triple linkage, A axis for (cyclone milling power) system frequency control
2	Spindle clearance elimination device	CNC control cylinder holding or loosening (or precision reducer directly connected)
3	Spindle (C-axis) control type	Position / speed
4	X/Z control type	Position control
5	Clamping type	Three-jaw self-centering chuck manual control (optional hydraulic and pneumatic control)
6	Chuck diameter	320mm (12") (optional other sizes)
7	Spindle center height	245mm
8	Spindle speed	0 - 800r/min
9	Maximum rotation diameter of the machine over the trailing plate	480mm
10	Max. short distance (not over the drag plate) of the machine	800mm
11	Machine length limit of workpiece	1600mm
12	Rotary axis accuracy	≤2.5″
13	Repeatable positioning accuracy of rotary axis	≤5″
14	Surface roughness	≤Ra1.6
15	Positioning accuracy of each linear axis	≤0.015mm
16	Repeatability of each linear axis	≤0.03mm
17	Machine system and drive motor manufacturer	(Customized four-axis system for cyclone milling, optional Siemens and Frank systems)
18	Spindle adopts motor	Servo spindle unit
19	Encoder	High-split gear encoder or built-in encoder
20	Frequency converter	Domestic well-known brands such as INVISION
21	Component brand	Domestic well-known brands such as Chint, Delixi, etc. (optional international well-known brands such as Siemens, etc.)
22	Total power of the equipment	22KW
23	Machine tool light machine manufacturer	Domestic well-known brands such as Yunnan Machine Tool Factory, Anyang Machine Tool Factory, etc.
24	Machine tool screw selection manufacturers	Domestic well-known brands such as Taiwan Shangyin, South Technology, Hanjiang, Jining Botte, etc.
25	Tailstock control form	Ordinary (optional system and foot pedal control in and out, system control locking, loosening the sleeve)
26	Machine protection	Double door semi-protection , system installation sliding door, equipped with external receiver wheel (optional full protection)
27	Machine tool external dimensions	4400x2000x2200
28	Machine tool net weight (concept)	4800KG
